Ölisolierte Luftspule auf gedrucktem Wickelkörper für Laboranwendungen

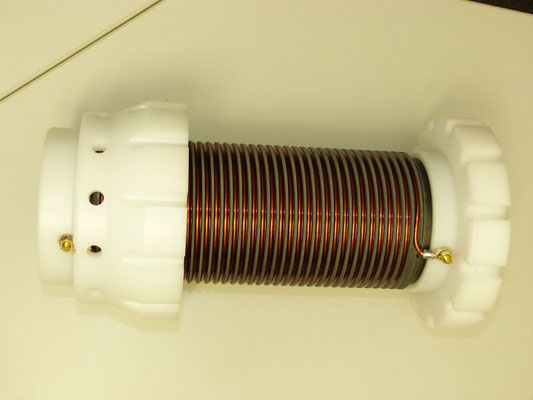

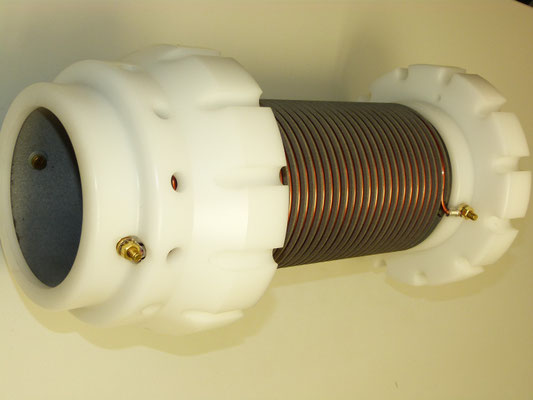

Im Zusammenhang mit einem Projekt eines technologischen Institutes entwickelte die Wagner + Grimm AG eine Luftspule der besonderen Art.

Aufgrund der hohen Spannungsbelastung auf verhältnismässig engem Raum war für viele Komponenten der Anlage eine Isolierung in Öl erforderlich, so auch für die Induktivität. Die einzelnen Windungen müssen bestimmte Abstände einhalten und dürfen sich auch unter Stossbelastungen und Erwärmung nicht verschieben. Aus diesen Gründen kam ein im Druckverfahren hergestellter Spulenkörper aus temperaturbeständigem, gut isolierendem und ölbeständigem Kunststoff zur Anwendung. Die Wicklung besteht aus zwei bifilar gewickelten Induktivitäten mit unterschiedlichen Drahtdurchmessern. Eindrücklich sind die erzielten elektrischen Werte der Stösse: 100 A und 20 A bei 120 kV!
